441AB-LI

Prezzo: 198,68

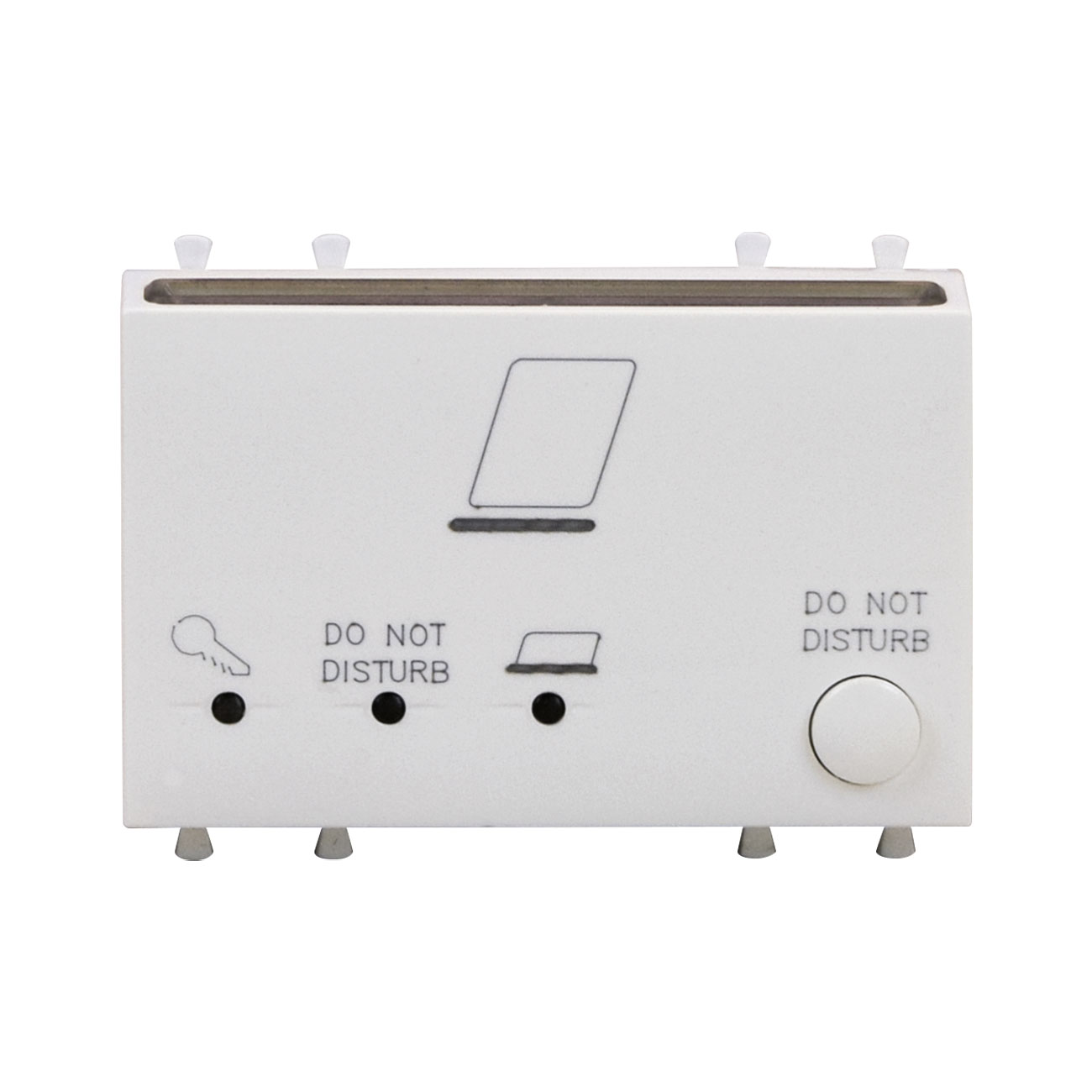

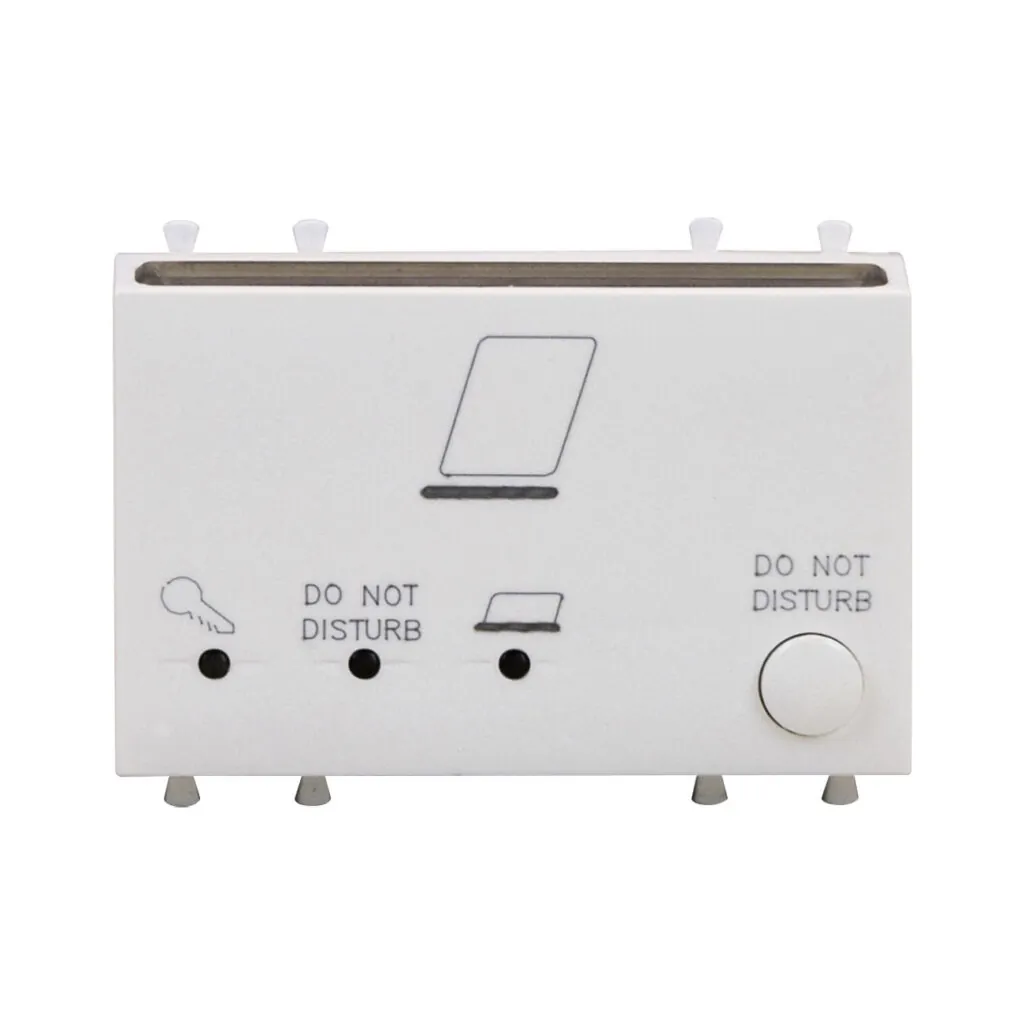

LETTORE INTERNO AVEBUS DOMUS - MIFARE - 3 MODULI SISTEMA 44
Lettore interno AVEBUS serie V44 DOMUS per il controllo accessi. Il dispositivo permette il controllo della presenza, verificando che la tessera MIFARE inserita (art. 44339CHU-MB) sia valida. Il lettore occupa tre moduli del sistema 44. Sono disponibili n.2 uscite e n.2 ingressi programmabili.
Caratteristiche Commerciali
Dati ETIM
Manuali e download
Voci di capitolato
Richiedi info
Caratteristiche Commerciali

Dati Commerciali

Codice EAN13: 8008379504268
Imballo standard: 1,00
Imballo minimo: 1,00
Codice EAN13 imb.min.: 8008379504268
Lunghezza imb. min.: 158,00
Larghezza imb. min.: 98,00
Altezza imb. min.: 55,00
Volume imb. min.: 0,85
Peso imb. min.: 140,00
Quantità min. ordine: 1,00
Riferimento Metel: LETTORE INTERNO AVEBUS DOMUS
Stato prodotto: A Magazzino

Avvertenze e sicurezza

Istruzioni sicurezza:
Garanzie e Reclami:

Leggi e direttive di riferimento

AVEUE20240308_441AB-LI:
Dati ETIM

Dati ETIM

Tipo di montaggio: Incassato
Colore: Bianco
Tipologia: Altro
Protezione della superficie: Non trattato
Assorbimento di potenza: 2,4 Watt
Qualità del materiale: Materiale termoplastico
Sistema bus EIB/KNX: No
Sistema bus radio: No
Sistema bus Powernet: No
Accoppiamento bus incluso: Si
Materiale: Altro
Altri sistemi bus: Altro
Sistema bus LON: No
Codice RAL (simile): 9010
Grado di protezione (IP): IP41
Trasparente: No
Tipo superficie: Lucido
Sistema bus radio KNX: No
Manuali e download

Pagina catalogo commerciale

Pagina catalogo UK_00587:

Manuali

M0845-Manuale lettori Avebus_Rev001:
Manuale installatore gestione alberghiera AVEBus_Rev001:

DXF-Ingombro

INGOMBRO 441AB-LI (DXF):
SOLIDO STL (STL):
INGOMBRO STEP (STP):

Tagliando

FOGLIO ISTRUZIONI 44XAB-LI LETTORE INTERNO AVEBUS:

Software

EasyConfig versione 243:
Software applicativo su Windows per gestione programmatore SCRALB-M da WebServer v.001:
SFW-BSA 6.0.8.1:
Voci di capitolato

Fornitura di dispositivo lettore interno di carte transponder tipo AVE 441AB-LI in grado di gestire autonomamente le proprie uscite ed i propri ingressi in modo da poter funzionare e gestire le funzioni di base anche in modalità Stand-Alone. Il lettore interno inoltre è in grado di comunicare, attraverso bus di comunicazione AVEBus, con altri dispositivi quali: Web-Server supervisore, lettori esterni di carte transponder (44xAB-LE,44xABTC-LE), termostati ambiente, varie tipologia di attuatori luce, dimmer, tapparella, del sistema domotico AVEBus.

Esso è dotato di due ingressi e di due uscite a relè a contatto pulito (liberamente programmabili in fase di configurazione) e di pulsante campanello sul fronte. Il dispositivo è equipaggiato con leds blu di identificazione e n.3 led di segnalazione di stato:

 Giallo = ospite presente in camera

 Rosso = non disturbare

 Rosso/verde = stato di programmazione del dispositivo/ stato di funzionamento

Installabile su scatola a 3 moduli con supporto 44A03 o 44A03SM.

Colore bianco lucido "RAL 9010".

Caratteristiche tecniche:
Meccanica:
Contenitore: 3 moduli Sistema 44 (67,5 l x 45 h x 55,5 p) mm
Sporgenza max da filo-frutti: 9 mm (da filo placca)
Illuminazione zona attiva: mediante LED blu ad alta efficienza
Grado di protezione: IP40
Morsettiere: n.4 x 2 poli + n.1 x 5 poli 1
Compatibile con tutti gli elementi del Sistema 44


Connessioni:

Morsetto M1 (2 poli di colorazione verde) - AVEBus

 Morsetto "+" Positivo linea AVEBus

 Morsetto "-"  Negativo linea AVEBus

Morsetto M2 (2 poli di colorazione nero) - Vaux

Morsetto "+" Positivo alimentazione ausiliariaMorsetto "-"

Negativo alimentazione ausiliaria

Morsetto M3 (5 poli di colorazione nero) - IN/OUT (carico sull'uscita max 24Vac)

 Morsetto 3: contatto NA libero da potenziale

 Morsetto 4: contatto NA libero da potenziale

 Morsetto 5: Ingresso 1

 Morsetto 6: Ingresso 2

 Morsetto 7: Riferimento ingressi

Morsetto M4 (2 poli di colorazione nero) - OUT (carico max sull'uscita 230Vac)

 Morsetto 1: contatto NA libero da potenziale

 Morsetto 2: contatto NA libero da potenziale
