| Codice EAN13: | 8008379157174 |
|---|---|
| Imballo standard: | 1,00 |
| Imballo minimo: | 1,00 |
| Codice EAN13 imb.min.: | 8008379157174 |
| Lunghezza imb. min.: | 158,00 |
| Larghezza imb. min.: | 98,00 |
| Altezza imb. min.: | 55,00 |
| Volume imb. min.: | 0,85 |
| Peso imb. min.: | 144,00 |
| Quantità min. ordine: | 1,00 |
| Riferimento Metel: | DISP.COMANDO MULTI TOUCH IOT 3M |
| Stato prodotto: | A Magazzino |
| Tensione nominale: | 230 V |
|---|---|
| Tipo di montaggio: | altri |
| Composizione: | dispositivo modulare per programmi d'interruttori d'impianti |
| Tipo di comando: | pulsante |
| Colore: | bianco crema/bianco elettrico |
| Tipologia: | altri |
| Contatti: | altri |
| Stampa: | altri |
| Trattamento superficie: | |
| Con lampada di segnalazione: | Si |
| Corrente Nominale: | - A |
| Casella di testo/superficie di marcatura: | No |
| Contatto di feedback: | No |
|---|---|
| Qualita' del materiale: | |
| Numero di poli: | 8 |
| Materiale: | |
| Tipo di fissaggio: | bloccare in posizione |
| Numero di bascule di azionamento: | 2 |
| Con illuminazione: | Si |
| Tipo superficie: | opaco |
| Adatto per classe di protezione (IP): | IP40 |
| Numero moduli da frutto: | 3 |
| Min. profondita' della presa pr apparecchi: | - mm |
| Trattamento antibatterico: | No |
| Pagina catalogo UK_00425: |
|---|
| Manuale Serie Civile Connessa: |
|---|

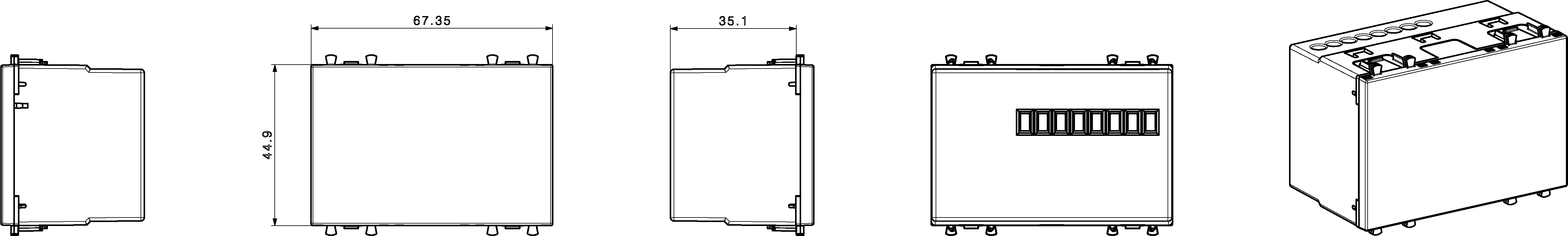

| INGOMBRO (DXF): | |
|---|---|
| 442TC16-W (PNG): |

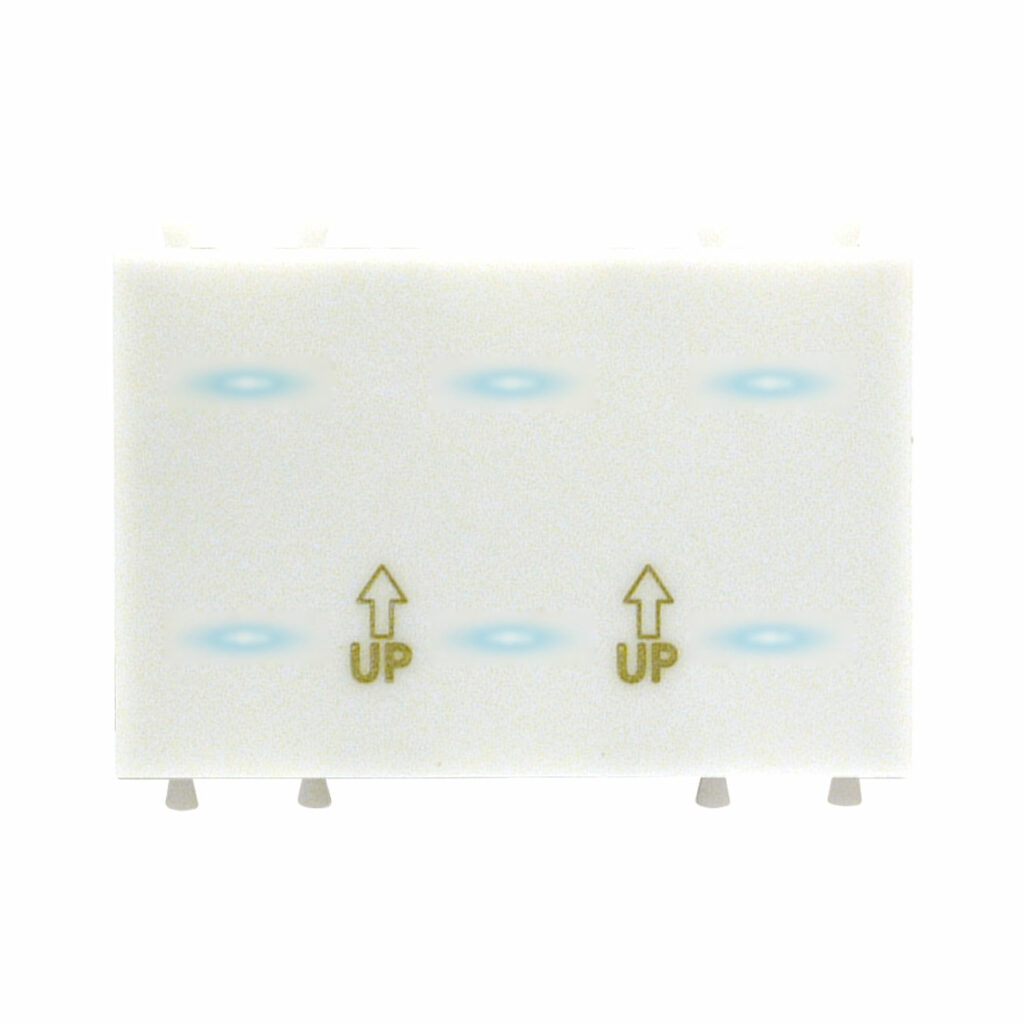

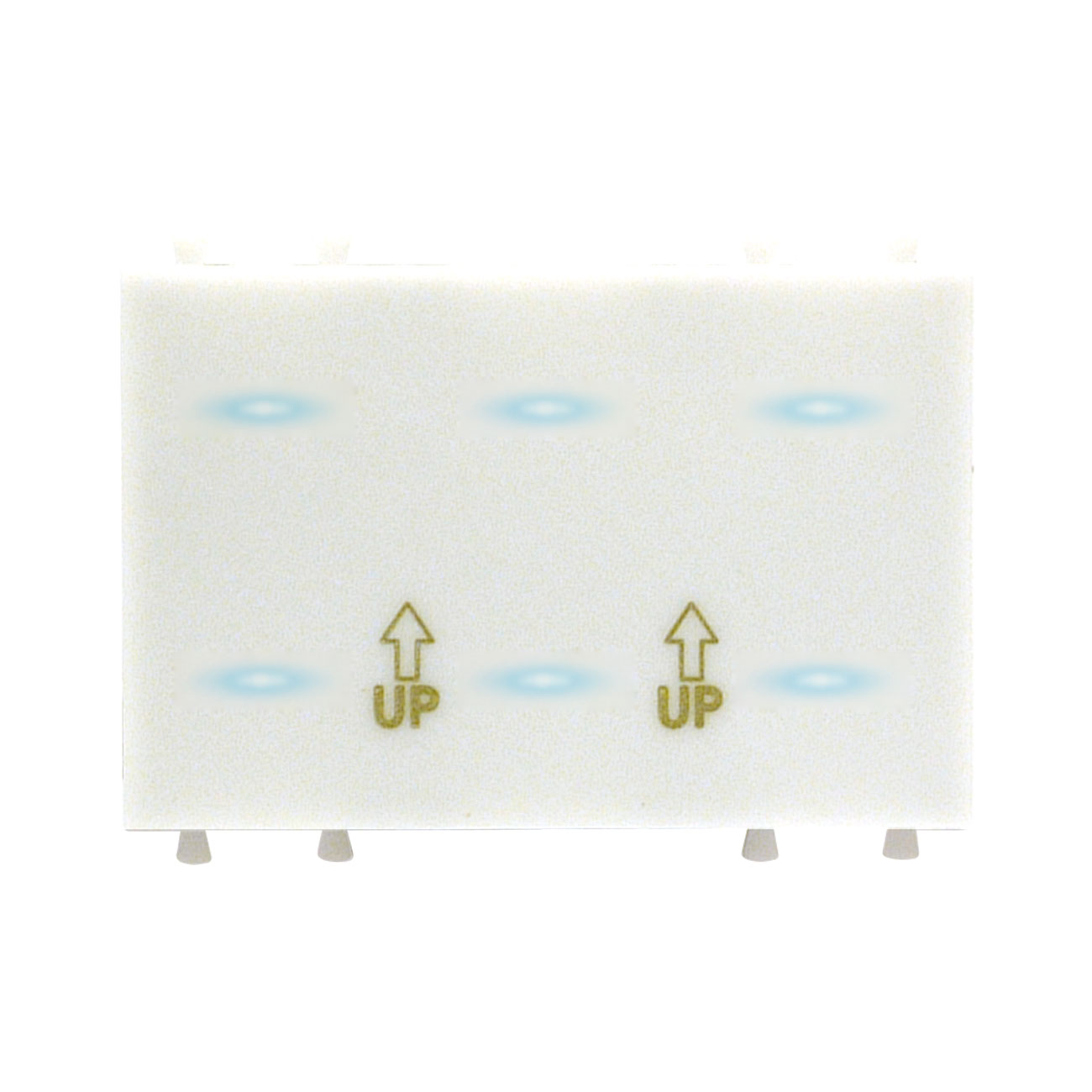

Fornitura di dispositivo di comando elettronico wireless 2,4 GHz tipo AVE 442TC16-W multifunzione con tecnologia IoT su standard Wi-Fi® per la realizzazione di sistemi mesh domina smart IoT e IEEE 802.11. Alimentazione 230 Vac, da completare con placche touch.
Il comando multitouch elettronico della gamma DOMINA smart wireless IoT è equipaggiato con: due relè locali IoT (L1; L2) che agiscono in coppia per la gestione di un deviatore o di un comando tapparella (la coppia di relè è dotata di indirizzo AVEbus). Due relè per la chiusura di contatti (L3; L4 - relè non dotati di indirizzo) che si chiudono quando c’è pressione sulla tastiera e si aprono al rilascio degli opportuni tasti configurati. Un ingresso (P) per un comando impulsivo esterno che permette la commutazione dei relè L1; L2 nel caso in cui siano impostati con funzione di deviatore.
Caratteristiche tecniche
Contenitore: 3 mod. S44 (67 l x 45 h x 40 p) mm
Grado di protezione: IP20. Quando installato negli appositi contenitori: IP40
Massa: 90 g
Pulsante: Pulsanti touch frontali. Pulsante laterale per la programmazione (Il pulsante deve essere premuto con l’ausilio di un cacciavite a taglio)
Connessioni:
Morsettiera a 8 poli 16A 250V~
Spelatura isolante: 6 mm
Vite: testa per cacciavite a taglio 3 x 1 mm
Coppia di serraggio: 0,5 Nm
Capacità: filo flex 0,14 ÷ 2,5 mm2 (26 ÷ 13 AWG)
filo rigido 0,14 ÷ 4 mm2 (26 ÷ 11 AWG)
Imbocco: 2,5 mm x 3 mm
Morsetto L1: Linea interrotta Dispositivo IoT (Dev/Su Tapparella)
Morsetto L2: Linea interrotta Dispositivo IoT (Dev/Giù Tapparella)
Morsetto L3: Linea interrotta Primo Pulsante Locale Stand Alone
Morsetto L4:Linea interrotta Secondo Pulsante Locale Stand Alone
Morsetto L: Linea
Morsetto N: Neutro
Morsetti P: Ingresso pulsante per azionamento remoto
