445AB-LI

Prezzo: 198,68

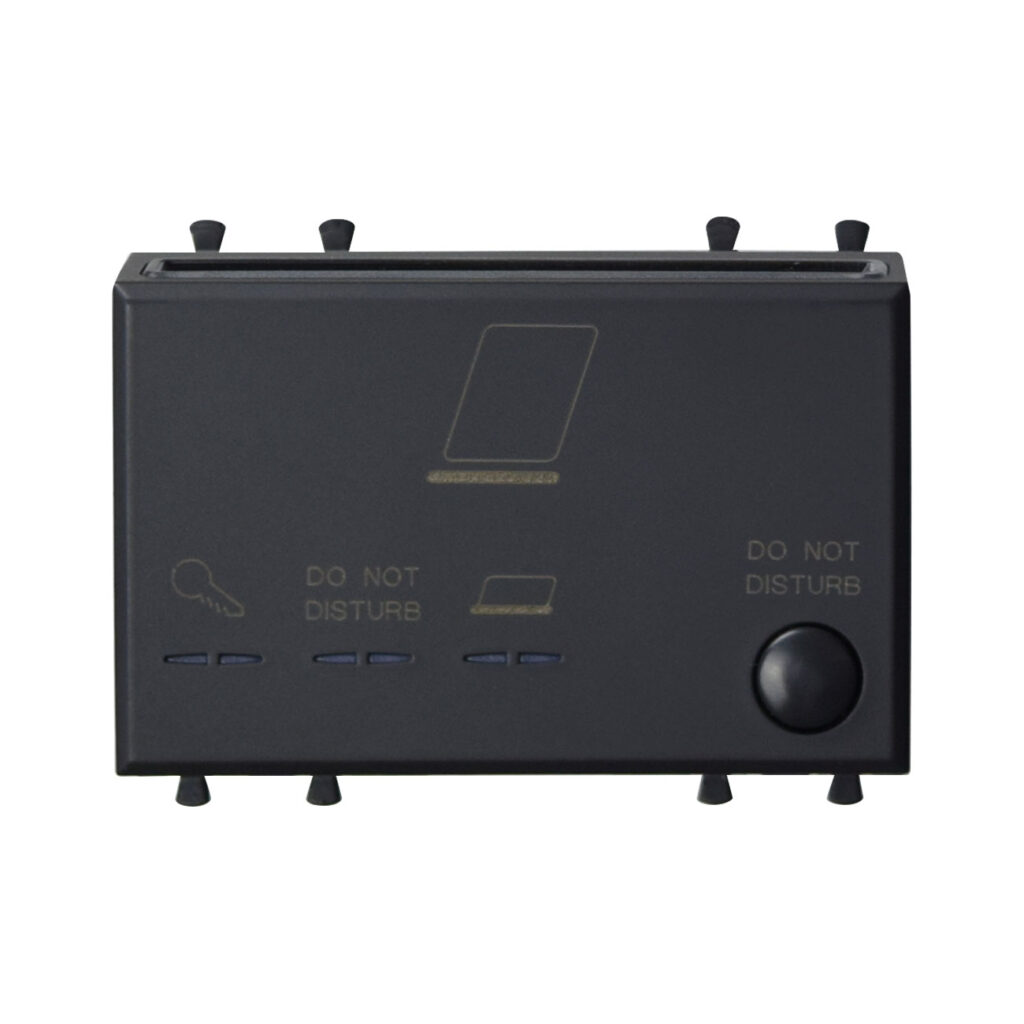

LETTORE INTERNO AVEBUS TEKLA - MIFARE - 3 MODULI SISTEMA 44
Il lettore interno AVEBUS modello TEKLA permette il controllo della presenza, verificando la tessera MIFARE inserita. Il lettore occupa tre moduli del sistema 44. Sono disponibili due uscite e due ingressi programmabili.
Caratteristiche Commerciali
Dati ETIM
Manuali e download
Voci di capitolato
Richiedi info
Caratteristiche Commerciali

Dati Commerciali

Codice EAN13: 8008379504299
Imballo standard: 1,00
Imballo minimo: 1,00
Codice EAN13 imb.min.: 8008379504299
Lunghezza imb. min.: 158,00
Larghezza imb. min.: 98,00
Altezza imb. min.: 55,00
Volume imb. min.: 0,85
Peso imb. min.: 140,00
Quantità min. ordine: 1,00
Riferimento Metel: LETTORE INTERNO AVEBUS TEKLA
Stato prodotto: A Magazzino

Avvertenze e sicurezza

Istruzioni sicurezza:
Garanzie e Reclami:

Leggi e direttive di riferimento

AVEUE20240308_445AB-LI:
Dati ETIM

Dati ETIM

Tipo di montaggio: Incassato
Colore: Nero
Tipologia: Altro
Protezione della superficie: Non trattato
Assorbimento di potenza: 2,4 Watt
Qualità del materiale: Materiale termoplastico
Sistema bus EIB/KNX: No
Sistema bus radio: No
Sistema bus Powernet: No
Accoppiamento bus incluso: Si
Materiale: Altro
Altri sistemi bus: Altro
Sistema bus LON: No
Codice RAL (simile): 7016
Grado di protezione (IP): IP41
Trasparente: No
Tipo superficie: Opaco
Sistema bus radio KNX: No
Manuali e download

Pagina catalogo commerciale

Pagina catalogo UK_00587:

Manuali

M0845-Manuale lettori Avebus_Rev001:
Manuale installatore gestione alberghiera AVEBus_Rev001:

DXF-Ingombro

INGOMBRO 445AB-LI (DXF):
SOLIDO STL (STL):
INGOMBRO STEP (STP):

Tagliando

FOGLIO ISTRUZIONI 44XAB-LI LETTORE INTERNO AVEBUS:

Software

EasyConfig versione 243:
Software applicativo su Windows per gestione programmatore SCRALB-M da WebServer v.001:
SFW-BSA 6.0.8.1:
Voci di capitolato

Fornitura di dispositivo lettore interno di carte transponder tipo AVE 445AB-LI in grado di gestire autonomamente le proprie uscite ed i propri ingressi in modo da poter funzionare e gestire le funzioni di base anche in modalità Stand-Alone. Il lettore interno inoltre è in grado di comunicare, attraverso bus di comunicazione AVEBus, con altri dispositivi quali: Web-Server supervisore, lettori esterni di carte transponder (44xAB-LE,44xABTC-LE), termostati ambiente, varie tipologia di attuatori luce, dimmer, tapparella, del sistema domotico AVEBus.

Esso è dotato di due ingressi e di due uscite a relè a contatto pulito (liberamente programmabili in fase di configurazione) e di pulsante campanello sul fronte. Il dispositivo è equipaggiato con leds blu di identificazione e n.3 led di segnalazione di stato:

 Giallo = ospite presente in camera

 Rosso = non disturbare

 Rosso/verde = stato di programmazione del dispositivo/ stato di funzionamento

Installabile su scatola a 3 moduli con supporto 44A03 o 44A03SM.

Colore nero opaco "RAL 7016".

Caratteristiche tecniche:
Meccanica:
Contenitore: 3 moduli Sistema 44 (67,5 l x 45 h x 55,5 p) mm
Sporgenza max da filo-frutti: 9 mm (da filo placca)
Illuminazione zona attiva: mediante LED blu ad alta efficienza
Grado di protezione: IP40
Morsettiere: n.4 x 2 poli + n.1 x 5 poli 1
Compatibile con tutti gli elementi del Sistema 44


Connessioni:

Morsetto M1 (2 poli di colorazione verde) - AVEBus

 Morsetto "+" Positivo linea AVEBus

 Morsetto "-"  Negativo linea AVEBus

Morsetto M2 (2 poli di colorazione nero) - Vaux

Morsetto "+" Positivo alimentazione ausiliariaMorsetto "-"

Negativo alimentazione ausiliaria

Morsetto M3 (5 poli di colorazione nero) - IN/OUT (carico sull'uscita max 24Vac)

 Morsetto 3: contatto NA libero da potenziale

 Morsetto 4: contatto NA libero da potenziale

 Morsetto 5: Ingresso 1

 Morsetto 6: Ingresso 2

 Morsetto 7: Riferimento ingressi

Morsetto M4 (2 poli di colorazione nero) - OUT (carico max sull'uscita 230Vac)

 Morsetto 1: contatto NA libero da potenziale

 Morsetto 2: contatto NA libero da potenziale
