| Codice EAN13: | 8008379509164 |
|---|---|
| Imballo standard: | 1,00 |
| Imballo minimo: | 1,00 |
| Codice EAN13 imb.min.: | 8008379509164 |
| Lunghezza imb. min.: | 158,00 |
| Larghezza imb. min.: | 98,00 |
| Altezza imb. min.: | 55,00 |
| Volume imb. min.: | 0,85 |
| Peso imb. min.: | 140,00 |
| Quantità min. ordine: | 1,00 |
| Riferimento Metel: | LETTORE INTERNO AVEBUS WHITEK |
| Stato prodotto: | A Magazzino |
| Tipo di montaggio: | Incassato |
|---|---|
| Colore: | Bianco |
| Tipologia: | Altro |
| Protezione della superficie: | Non trattato |
| Assorbimento di potenza: | 2,4 Watt |
| Qualità del materiale: | Materiale termoplastico |
| Sistema bus EIB/KNX: | No |
| Sistema bus radio: | No |
| Sistema bus Powernet: | No |
| Accoppiamento bus incluso: | Si |
|---|---|
| Materiale: | Altro |
| Altri sistemi bus: | Altro |
| Sistema bus LON: | No |
| Codice RAL (simile): | 9010 |
| Grado di protezione (IP): | IP41 |
| Trasparente: | No |
| Tipo superficie: | Opaco |
| Sistema bus radio KNX: | No |
| Pagina catalogo UK_00587: |
|---|
| M0845-Manuale lettori Avebus_Rev001: | |
|---|---|
| Manuale installatore gestione alberghiera AVEBus_Rev001: |
| INGOMBRO DXF (DXF): | |
|---|---|
| SOLIDO STL (STL): | |
| SOLIDO STEP (STP): |

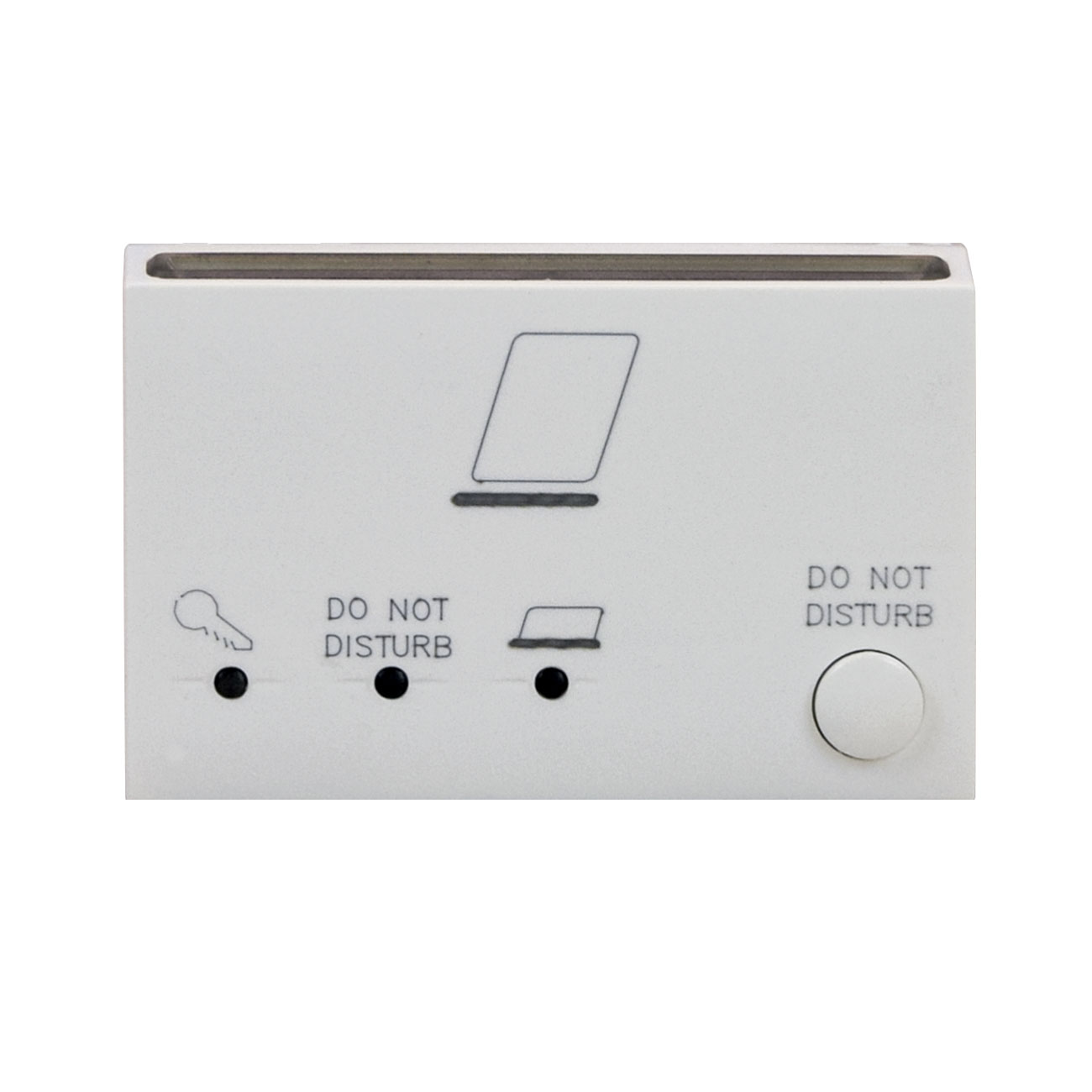

Fornitura di dispositivo lettore interno di carte transponder tipo AVE 446AB-LI in grado di gestire autonomamente le proprie uscite ed i propri ingressi in modo da poter funzionare e gestire le funzioni di base anche in modalità Stand-Alone. Il lettore interno inoltre è in grado di comunicare, attraverso bus di comunicazione AVEBus, con altri dispositivi quali: Web-Server supervisore, lettori esterni di carte transponder (44xAB-LE,44xABTC-LE), termostati ambiente, varie tipologia di attuatori luce, dimmer, tapparella, del sistema domotico AVEBus.
Esso è dotato di due ingressi e di due uscite a relè a contatto pulito (liberamente programmabili in fase di configurazione) e di pulsante campanello sul fronte. Il dispositivo è equipaggiato con leds blu di identificazione e n.3 led di segnalazione di stato:
Giallo = ospite presente in camera
Rosso = non disturbare
Rosso/verde = stato di programmazione del dispositivo/ stato di funzionamento
Installabile su scatola a 3 moduli con supporto 44A03 o 44A03SM.
Colore bianco opaco "RAL 9010".
Caratteristiche tecniche:
Meccanica:
Contenitore: 3 moduli Sistema 44 (67,5 l x 45 h x 55,5 p) mm
Sporgenza max da filo-frutti: 9 mm (da filo placca)
Illuminazione zona attiva: mediante LED blu ad alta efficienza
Grado di protezione: IP40
Morsettiere: n.4 x 2 poli + n.1 x 5 poli 1
Compatibile con tutti gli elementi del Sistema 44
Connessioni:
Morsetto M1 (2 poli di colorazione verde) - AVEBus
Morsetto "+" Positivo linea AVEBus
Morsetto "-" Negativo linea AVEBus
Morsetto M2 (2 poli di colorazione nero) - Vaux
Morsetto "+" Positivo alimentazione ausiliariaMorsetto "-"
Negativo alimentazione ausiliaria
Morsetto M3 (5 poli di colorazione nero) - IN/OUT (carico sull'uscita max 24Vac)
Morsetto 3: contatto NA libero da potenziale
Morsetto 4: contatto NA libero da potenziale
Morsetto 5: Ingresso 1
Morsetto 6: Ingresso 2
Morsetto 7: Riferimento ingressi
Morsetto M4 (2 poli di colorazione nero) - OUT (carico max sull'uscita 230Vac)
Morsetto 1: contatto NA libero da potenziale
Morsetto 2: contatto NA libero da potenziale
