449AB-LE

Prezzo: 198,68

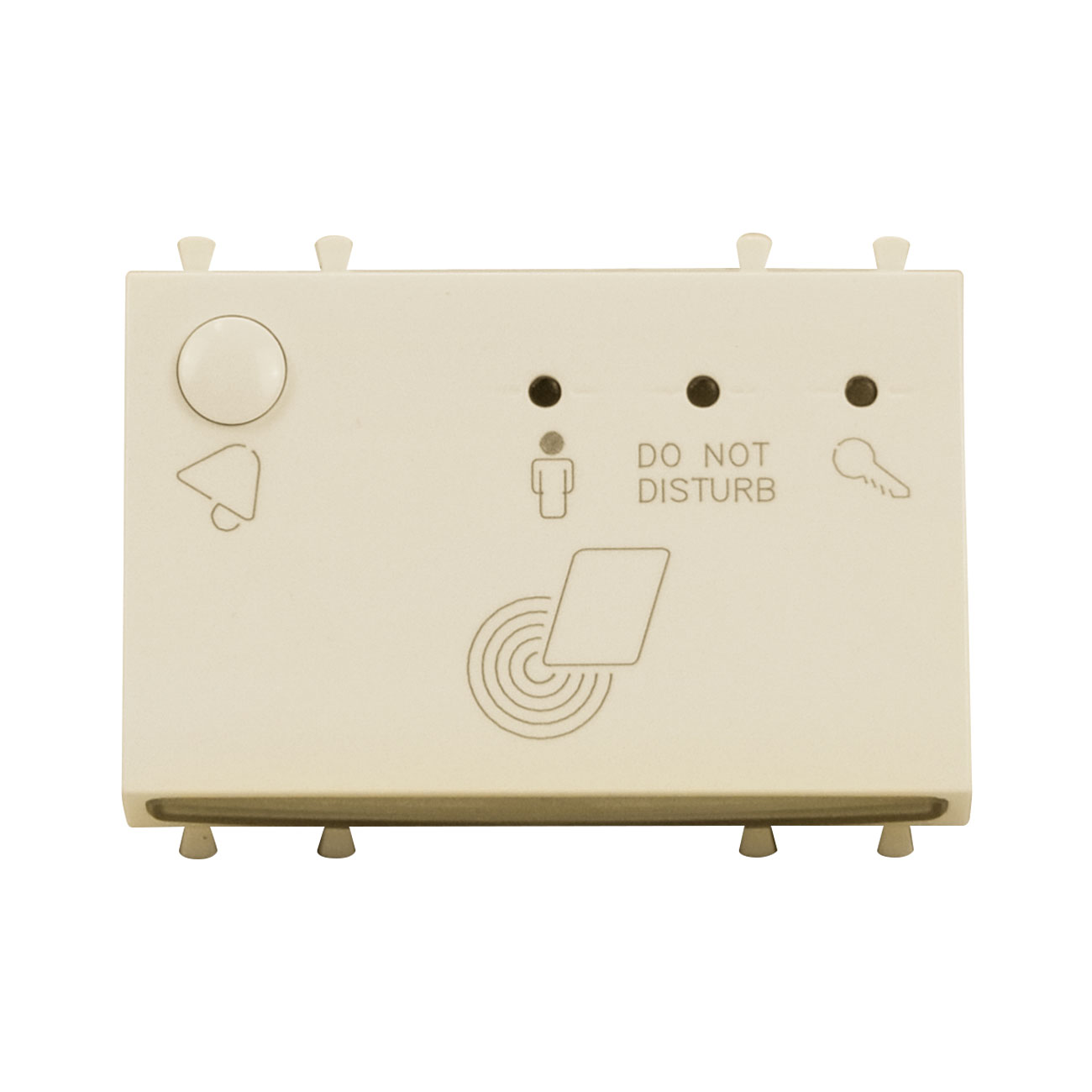

LETTORE ESTERNO AVEBUS CLASS - MIFARE - 3 MODULI SISTEMA 44
Lettore esterno AVEBUS serie V44 CLASS per il controllo accessi. Il dispositivo permette di accedere al varco se avvicinata una tessera MIFARE (art. 44339CHU-MB) o un tag MIFARE (art. 44339CHU-MT) validi. Il lettore occupa tre moduli del sistema 44. Sono disponibili n.2 uscite e n.2 ingressi programmabili.
Caratteristiche Commerciali
Dati ETIM
Manuali e download
Voci di capitolato
Richiedi info
Caratteristiche Commerciali

Dati Commerciali

Codice EAN13: 8008379504251
Imballo standard: 1,00
Imballo minimo: 1,00
Codice EAN13 imb.min.: 8008379504251
Lunghezza imb. min.: 158,00
Larghezza imb. min.: 98,00
Altezza imb. min.: 55,00
Volume imb. min.: 0,85
Peso imb. min.: 134,00
Quantità min. ordine: 1,00
Riferimento Metel: LETTORE ESTERNO AVEBUS CLASS
Stato prodotto: A Magazzino

Avvertenze e sicurezza

Istruzioni sicurezza:
Garanzie e Reclami:

Leggi e direttive di riferimento

AVEUE20240308_449AB-LE:
Dati ETIM

Dati ETIM

Tipo di montaggio: Incassato
Colore: Beige
Tipologia: Altro
Protezione della superficie: Non trattato
Assorbimento di potenza: 2,4 Watt
Qualità del materiale: Materiale termoplastico
Sistema bus EIB/KNX: No
Sistema bus radio: No
Sistema bus Powernet: No
Accoppiamento bus incluso: Si
Materiale: Altro
Altri sistemi bus: Altro
Sistema bus LON: No
Codice RAL (simile): 1013
Grado di protezione (IP): IP41
Trasparente: No
Tipo superficie: Lucido
Sistema bus radio KNX: No
Manuali e download

Pagina catalogo commerciale

Pagina catalogo UK_00585:

Manuali

M0845-Manuale lettori Avebus_Rev001:
Manuale installatore gestione alberghiera AVEBus_Rev001:

DXF-Ingombro

INGOMBRO 449AB-LE (DXF):
SOLIDO STL (STL):
SOLIDO STEP (STP):

Tagliando

FOGLIO ISTRUZIONI 44XAB-LE LETTORE ESTERNO AVEBUS:

Software

EasyConfig versione 243:
Software applicativo su Windows per gestione programmatore SCRALB-M da WebServer v.001:
SFW-BSA 6.0.8.1:
Voci di capitolato

Fornitura di dispositivo lettore esterno di carte transponder tipo AVE 449AB-LE in grado di gestire autonomamente le proprie uscite ed i propri ingressi in modo da poter funzionare e gestire le funzioni di base anche in modalità Stand-Alone. Il lettore esterno inoltre è in grado di comunicare, attraverso bus di comunicazione AVEBus, con altri dispositivi quali: Web-Server supervisore, lettore interno di carte transponder (44XAB-LI), termostati ambiente, varie tipologia di attuatori luce, dimmer, tapparella, del sistema domotico AVEBus.

Esso è dotato di due ingressi e di due uscite a relè a contatto pulito (liberamente programmabili in fase di configurazione) e di pulsante campanello sul fronte. Il dispositivo è equipaggiato con leds blu di identificazione e n.3 led di segnalazione di stato:

 Giallo = ospite presente in camera

 Rosso = non disturbare

 Rosso/verde = stato di programmazione del dispositivo/ stato di funzionamento

Installabile su scatola a 3 moduli con supporto 44A03 o 44A03SM.

Colore avorio lucido "RAL 1013".

Caratteristiche tecniche:
Meccanica:
Contenitore: 3 moduli Sistema 44 (67,5 l x 45 h x 55,5 p) mm
Sporgenza max da filo-frutti: 9 mm (da filo placca)
Illuminazione zona attiva: mediante LED blu ad alta efficienza
Grado di protezione: IP40
Morsettiere: n.4 x 2 poli + n.1 x 5 poli 1
Compatibile con tutti gli elementi del Sistema 44


Connessioni:

Morsetto M1 (2 poli di colorazione verde) - AVEBus

 Morsetto "+" Positivo linea AVEBus

 Morsetto "-"  Negativo linea AVEBus

Morsetto M2 (2 poli di colorazione nero) - Vaux

Morsetto "+" Positivo alimentazione ausiliariaMorsetto "-"

Negativo alimentazione ausiliaria

Morsetto M3 (5 poli di colorazione nero) - IN/OUT (carico sull'uscita max 24Vac)

 Morsetto 3: contatto NA libero da potenziale

 Morsetto 4: contatto NA libero da potenziale

 Morsetto 5: Ingresso 1

 Morsetto 6: Ingresso 2

 Morsetto 7: Riferimento ingressi

Morsetto M4 (2 poli di colorazione nero) - OUT (carico max sull'uscita 230Vac)

 Morsetto 1: contatto NA libero da potenziale

 Morsetto 2: contatto NA libero da potenziale

Richiedi info

Compila la form sottostante, un nostro incaricato le risponderà nel più breve tempo possibile.

Data ultimo aggiornamento: 10-04-2025

AVE si riserva il diritto di modificare in ogni momento e senza preavviso le caratteristiche dei prodotti riportati. L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati. Per le condizioni di utilizzo delle informazioni presenti sulla scheda prodotto vedere condizioni di utilizzo.
