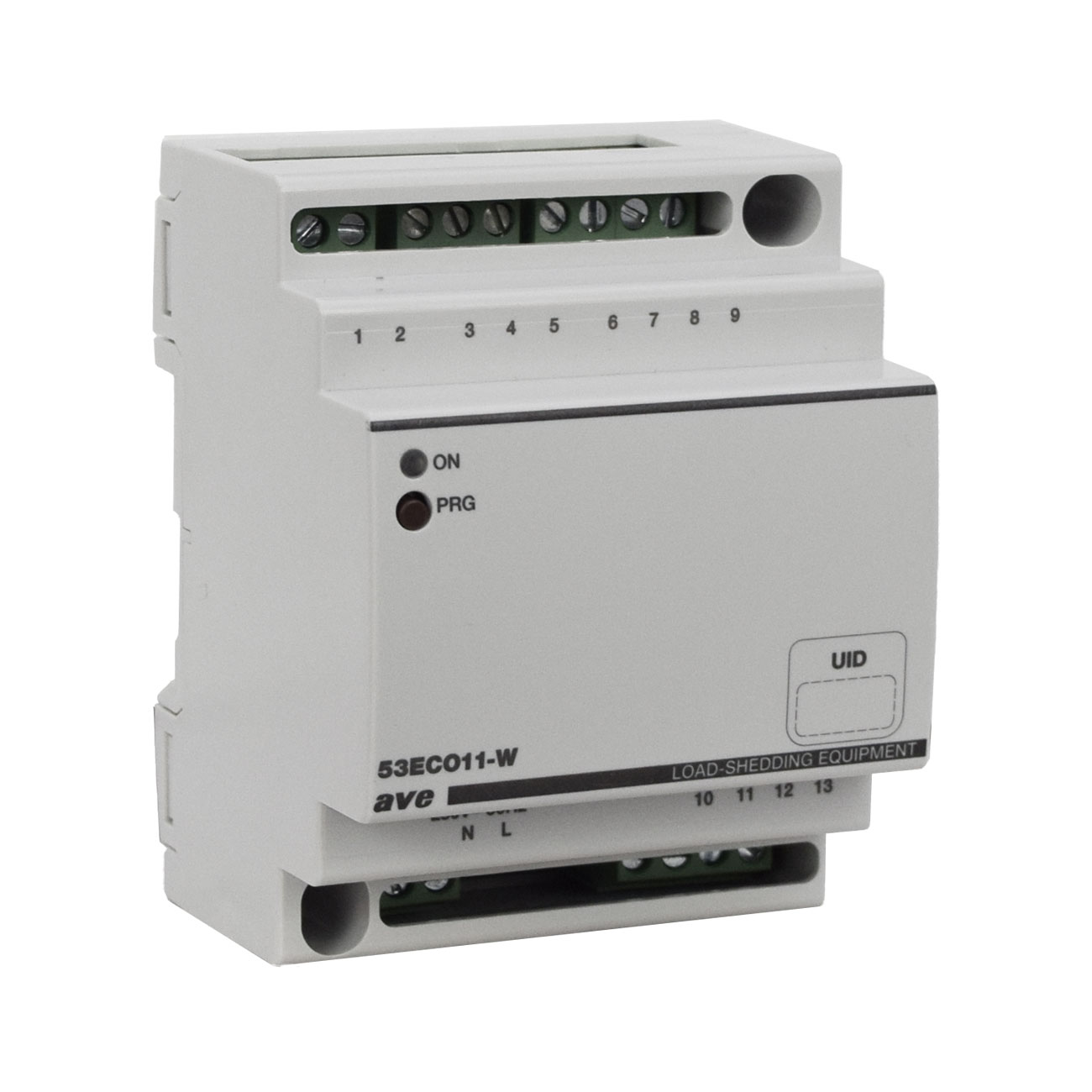

53ECO11-W

Fornitura di dispositivo tipo AVE 53ECO11-W per il monitoraggio del consumo elettrico, monitoraggio dell’autoproduzione mediante pannelli fotovoltaici e controllo dei carichi elettrici all’interno di un contesto  abitativo con utenza monofase (230Vac/50Hz) e potenza impegnata non superiore a 10kW.
Il dispositivo prevede il collegamento di due trasformatori amperometrici TA, uno per la misurazione della potenza e contabilizzazione dell’energia prelevata e/o consegnata alla rete (TA di scambio) e un secondo trasformatore per la misurazione della potenza e contabilizzazione dell’energia prodotta dall’impianto di autoproduzione fotovoltaico (TA di produzione).

Caratteristiche tecniche:
Meccanica:
Contenitore: 4 moduli DIN

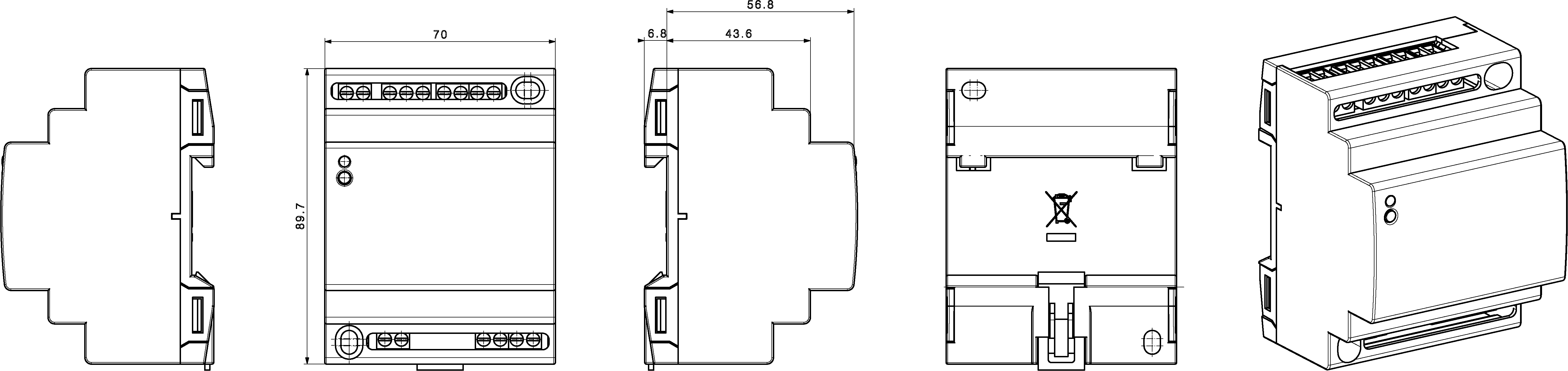

Dimensioni: (70 x 89 x 66) mm
Grado di protezione: IP20 (IP 30D negli appositi contenitori)
Colore contenitore: grigio RAL 7016
Fissaggio: su profilato DIN EN 50022 o direttamente a pannello
Posiz. di funzionamento: verticale
Morsettiere: 16A-250V
Segnalazione:
Led segnalazione ON: Sul fronte e visibile una segnalazione ottica gialla.
Pulsante:
Pulsante programmazione PRG
Connessioni:
Spelatura isolante: 6 mm
Vite: testa per cacciavite a taglio 3 x 1 mm
Coppia di serraggio: 0,5 Nm
Capacita: filo flex 0,14 ÷ 2,5 mm2 (26 ÷ 13 AWG) - filo rigido 0,14 ÷ 4 mm2 (26 ÷ 11 AWG)
Imbocco: 2,5 mm x 4 mm
Morsetto N: Neutro
Morsetto L: Linea
Morsetto 1 e 2: Uscita a contatto pulito per controllo Boiler di accumulo
Morsetto 3: Collegamento Sonda Temperatura per Boiler di accumulo
Morsetto 4: PWM per controllo Boiler di accumulo
Morsetto 5: GND -comune per morseti 3 e 4-
Morsetto 6 e 7: Ingresso a contatto pulito: Consenso gestione Boiler di accumulo.
Morsetto 8 e 9: Ingresso a contatto pulito: Consenso gestione Boiler di accumulo.
Morsetto 10 e 11: Collegamento TA di Scambio
Morsetto 12 e 13: Collegamento TA di Produzione
