| Codice EAN13: | 8008379098743 |
|---|---|
| Imballo standard: | 1,00 |
| Imballo minimo: | 1,00 |
| Codice EAN13 imb.min.: | 8008379098743 |
| Lunghezza imb. min.: | 145,00 |
| Larghezza imb. min.: | 115,00 |
| Altezza imb. min.: | 75,00 |
| Volume imb. min.: | 1,25 |
| Peso imb. min.: | 355,00 |
| Quantità min. ordine: | 1,00 |
| Riferimento Metel: | DOMINA TOUCH SCREEN 4.3" 3+3M S44 |
| Stato prodotto: | A Magazzino |
| Tipo di montaggio: | Incassato |
|---|---|
| Composizione: | Elemento di comando con telaio |
| Colore: | |
| Tipologia: | Quadro di comando e segnalazione |
| Display: | Colore |
| Qualità del materiale: | Materiale termoplastico |
| Sistema bus EIB/KNX: | No |
| Sistema bus radio: | No |
| Sistema bus Powernet: | No |
| Accoppiamento bus incluso: | Si |
| Campo per designazione: | No |
|---|---|
| Materiale: | Plastica |
| Altri sistemi bus: | Altro |
| Sistema bus LON: | No |
| Grado di protezione (IP): | IP30 |
| Funzione tattile: | Si |
| Altre interfacce: | Ethernet |
| Sistema bus radio KNX: | No |
| Radio bidirezionale: | No |
| Pagina catalogo UK_00603: | |
|---|---|
| Pagina catalogo UK_00546: | |
| Pagina catalogo UK_00445: |
| TS01 (DXF): | |
|---|---|
| TS01 (PNG): |

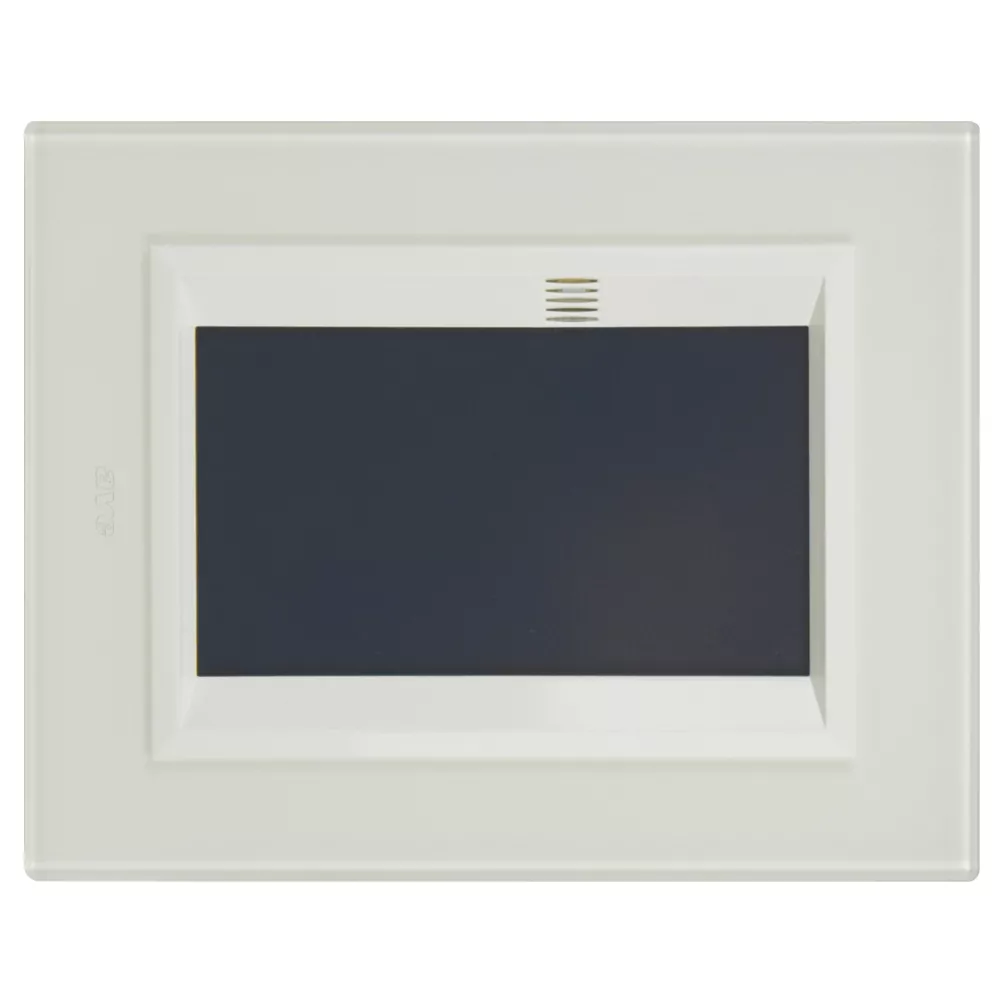

Fornitura di supervisore touch screen tipo AVE TS01. Oltre alle funzioni di supervisore, integra al suo interno
la funzione di Termostato ambiente sfruttando la il collegamento con una sonda esterna di temperatura. Il
Touch Screen TS01, mediante il servizio AVE Cloud consente di gestire l’impianto domotico sia localmente
che da remoto. Inoltre, mediante il Web Server integrato, è in grado di generare pagine web che
rappresentano graficamente il proprio impianto suddividendolo per ambienti e per funzioni permettendone
cosi la supervisione e la gestione dal sevizio AVE Cloud. Il dispositivo può essere installato sia in verticale che
in orizzontale (all’interno del menù tecnico del dispositivo stesso è presente l’icona che permette il cambio
dell’orientamento della grafica utente). L’installazione avviene mediante scatola da incasso BL02P oppure
BL02CG. Per quanto riguarda il cablaggio elettrico, il dispositivo necessità della connessione ad AVEbus ed in
base alle funzioni, è necessaria anche la connessione ethernet (utilizzando il connettore RJ45 con dimensioni
ridotte fornito in dotazione) ed il collegamento con la sonda di temperatura esterna 44..SO-NTC utilizzando
un cavo 2x0.50mm2 (si raccomanda l’utilizzo di condutture separate dalla potenza e tratte non superiori a 10m).
Caratteristiche tecniche:
Meccanica:
Contenitore: Contenitore plastico
Dimensioni (AxLxP): 120x128x60 mm
Materiale: BLEND PC/ABS Autoestinguente - BIANCO RAL 9010
Grado di protezione: IP30
Montaggio: a incasso in scatola plastica.
Morsettiere: 12A - 250V
Connessioni:
Morsetto 1 AVEBus + : positivo BUS
Morsetto 2 di massa : GND
Morsetto 3 ARMBUS : A
Morsetto 4 ARMBUS : B
Morsetto 5 alimentazione : 12V
Morsetto 6 sonda temp : NTC
